PAINEL ELÉTRICO DE DISTRIBUIÇÃO TESTADO NBR-5410
Previous slide
Next slide
Desenvolvidos exclusivamente para a Linha de Construção Civil, nossos quadros de distribuição atendem instalações de embutir de até 400A e sobrepor em corrente de até 800A, com barramento de cobre de 99,9% de pureza, confeccionados nos padrões de 16 a 84 polos, podendo ser fabricados de acordo com a necessidade dos clientes. A proteção interna dos componentes é outro ponto de destaque, com fabricação em policarbonato e totalmente de acordo com os requisitos da norma NBR-5410.

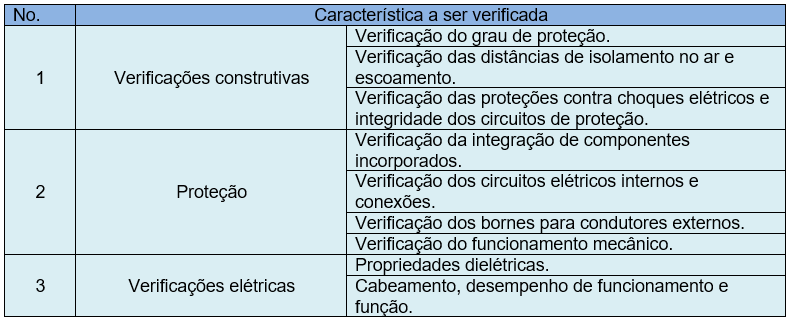

ENSAIOS DE ROTINA:
CARACTERÍSTICAS:
Proteções:
- Linha Embutir de 600A x 500L x 120P até 1800A x 700L x 140P;
- Linha Sobrepor de 500 x 400 x 200 até 1400A x 800L x 250P.
Proteções das partes energizadas:
- Policarbonato Crystal espessura 3mm (Padrão).
Kits barramentos:
- Barramento 99,9% de pureza com banho de estanho e revestido com tubo de isolação termo retrátil;
- Para disjuntores gerais de 16A até 800A;
- Para distribuição de 16 até 84 polos e uso com DPS e Interruptores Diferenciais.
Acabamento:
- Pintura epóxi eletrostática em processo contínuo, assegurando padronização;
- Tratamento da chapa pelo sistema de banho desengraxante e fosfatização a base de fosfato de zinco;
- Caixa na cor cinza claro (RAL7032);
- Placa de montagem na cor laranja (RAL2004).
Sobrepor:
- Quadros compactos e resistentes, altamente vedados com perfil de borracha alojado na porta e na flange;
- Grau de proteção IP64;
- Flange posicionada na parte inferior da caixa;
- Dobradiça com alta resistência em polímero a base de nylon, possibilitando a abertura da porta em até 180°.
Embutir:
Os quadros de comando de embutir são fabricados em chapa de aço SAE 1008. O conjunto é composto pela caixa, placa de montagem e porta com moldura.
- Moldura ajustável a qualquer desnível na parede e fixada na parte frontal, externa ao quadro, garantindo uma boa união no conjunto.
- Porta com dobradiças de nylon de alta resistência e desmontáveis, permitindo inverter o sentido de abertura. Na parte interna há um perfil perfurado para fixação de cabeamento. A abertura máxima é de 135°.
- Fecho padrão fenda sob consulta, podem ser fornecidos outros modelos.
Opcionais
- Fecho com opção Yale;
- Proteção policarbonato Crystal 5mm;
- Proteção com porta metálica interna;
- Cor Cinza Munsell N 6,5 ou de acordo com o padrão do cliente;
- Construção do painel em Inox 304 ou 316;
- Construção do painel em alumínio;
- Estrutura do painel nas chapas #12 MSG, 14 MSG ou 16 MSG.
- Flange inferior e superior.
